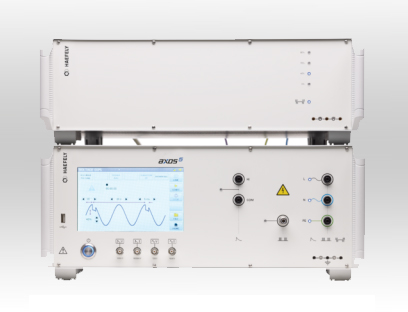

AXOS5 多功能抗扰度测试仪将我们独立测试系统中所有最优的测试单元集成为一套独立的经济解决方案。功能包括 5 kV电快速瞬变脉冲群、 5 kV浪涌组合波、 交直流电压跌落/中断和脉冲磁场，并且内置单相耦合/去耦合网络。
该系统可依据IEC,EN,ANSI,IEEE,GB和UL标准执行快速完整的自动抗扰度测试。
IEC/EN 61000-4-4 电快速瞬变脉冲群
工业用测试和控制设备几乎都使用包含继电器或其它机电转换设备的控制单元。荧光灯镇流器和不足抑制电机（吹风机，真空吸尘器，电钻等）在公共电网中随处可见。所有这些主要的感性负载在开关时产生干扰。
特点&作用
操作简单：带有手动或自动测试模式，测试程序预定义和可视化的测试连接图及辅助的程控软件
经济高效
触摸屏保证测试的高效；多年丰富经验和专业水平的高性价比产品
安全和可靠：通过安全连锁接头，告警灯和紧急制动开关等功能保证测试的安全和可靠。
自动生成测试报告，包括测试参数、测试配置和测试结果。
| 通用规格 | |||
| 电源 | 85 V - 264 V 50/60 Hz | 尺寸 (W x H x D) | 22“ / 6U (45 x 27 x 50 cm) |
| 用户存储空间 | 无限制 | 重量 | 30 kg |
| 远程接口 | 以太网, RJ45 | USB | USB存储卡 |
| 显示 | 7" / 800x480 / 24位 触摸屏 |
辅助接口 | D-sub 37p，用于外部CDN, 外部调压器等. |
| 外触发 | 5 V TTL | 同步输入 | BNC, 10 V – 264 V AC |
| 触发输出 | 5 V TTL | 外部开始/停止输入 | 5V TTL, 开始 /停止的测试程序定义 |
| EUT 失败输入 | 5 V TTL | 模拟信号输出 | 0 – 10 V,供外部选择使用 |
| 告警灯输出 | 2 x 24 V / 1 A DC | 安全电路 | 测试回路未闭合时停止测试 |
| IEC / EN 61000-4-4 EDITION 2 & 3 电快速瞬变脉冲 / 脉冲群 | |||
| 电压输出 | 0.2 – 5.0 kV ±10% | 脉冲频率 | 1 Hz – 1 MHz |
| 极性 | 正极/负极/交替 | 脉冲群持续时间 | 10 us – 1 s |
| 输出阻抗 | 50 欧姆 | 脉冲群周期 | 1 ms – 10 s |
| 上升时间 | 5 ns ±30% | 测试时间 | 1 s– 1000 min |
| 脉冲持续时间 | 50欧姆：50 ns ±30%； 1000欧姆：50 ns –15 +100 ns, |
触发 | 自动，手动，外部触发输入 |
| 脉冲群模式 | 标准定义，连续的,真实的,随机 | 单相耦合/去耦合网络 | 264 V AC / 16 A 220 V DC / 10 A |
| 电快速瞬变脉冲群 IEC/EN 61000-4-4 |
浪涌 1.2/50μs...8/20μs IEC/EN 61000-4-5 |
电压跌落 IEC/EN 61000-4-11* | 磁场 IEC/EN 61000-4-9** |
| 室内应用 | |||
| 家用 | 工业 | 医疗 | 信息技术 |
